Soporte Minionda

Hemos cambiado el tejado de la perrera y aunque hay estas piezas para planchas de fibrocemento, son mas grandes y no se adaptaban a la ondulación de los nuevos paneles.

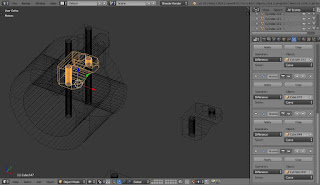

Saque una foto al perfil y sabiendo que la "amplitud" (2 x amplitud de onda descrita por el perfil) es de 18 mm la use en Blender para diseñar la pieza con la curva precisa.


Ya puestos, rebaje lo necesario para que asiente en el soporte, tubo galvanizado de 32 mm de diámetro.


También hubo que hacer los ganchos. Usé varilla roscada de 6mm. Cada una me daba para 7 ganchos y me costó 50 céntimos, las tuercas las compré a granel. Cuando tenga tiempo haré un vídeo mostrando como doblo los hierros.

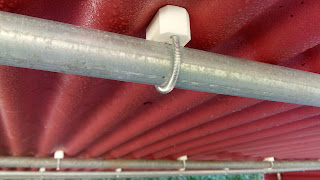

Como veis, al contrario que los ganchos de 8mm comerciales, no todo el esfuerzo recae en el gancho, que aquí es ayudado por la pieza con la fijación en la parte trasera.

Pieza en Thingverse

El tiempo de impresión son 37 minutos con una altura de capa de 0.3 mm y un relleno del 30%.El gasto de material son 12gramos con tres capas solidas en el exterior.
